采用藥芯焊絲氣保焊焊接鐵基母材金屬時(shí)，通常采用惰性氣體Ar與活性氣體CO2相結(jié)合的混合氣體保護(hù)。

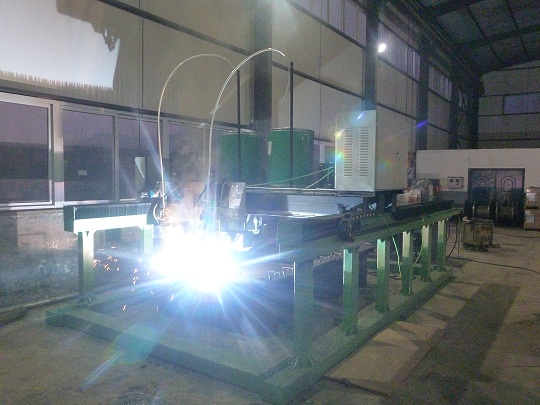

圖（1）藥芯焊絲堆焊制作的耐磨鋼板
　　在北美，不銹鋼藥芯焊絲氣保焊的焊接常采用Ar/CO2混合氣體作為保護(hù)氣，其中Ar占75％和CO2占25％。有時(shí)也采用80％的Ar和20％的CO2混合, 不過(guò)這種混合比例不常用。有一些氣保護(hù)藥芯焊絲需要采用90％的Ar和10％ 的CO2混合氣進(jìn)行保護(hù)。但是，假如混合保護(hù)氣中的Ar含量小于75％時(shí)，就會(huì)對(duì)電弧性能產(chǎn)生破壞，因此必須確保保護(hù)氣中Ar的百分比。此外，Ar /CO2非標(biāo)準(zhǔn)百分比配置的混合氣罐通常要比標(biāo)準(zhǔn)百分比配置混合氣罐（比如75％Ar/25％CO2或80％Ar/20％CO2）更難獲取。

　　由于CO2的活性本質(zhì)，當(dāng)采用Ar/ CO2混合氣體保護(hù)進(jìn)行藥芯焊絲保護(hù)焊時(shí)，比采用單純的CO2氣體保護(hù)，焊條合金在焊縫金屬中的熔敷程度更高。這是因?yàn)镃O2和合金發(fā)生反應(yīng)，生成氧化物，與焊劑中的氧化物一起，形成熔渣。
